Як зібрати 5-дюймовий FPV-дрон з нуля

1. Компоненти для базової 5-inch 6S-збірки

Починай із системи, а не з окремих знижок. Кожна деталь повинна відповідати рамі, батареї, пропелерам і навантаженню.

2. Інструменти та витратні матеріали

Підготуй паяльну станцію з температурою приблизно 380-400°C, припій 60/40 із флюсом, шестигранники M2/M3, бокорізи, пінцет, термоусадку, силіконовий дріт, синій фіксатор різьби та Smoke Stopper.

3. Крок 1: рама та мотори

1. Збери нижню пластину, промені та верхню частину рами. Не затягуй карбон до появи тріщин.
2. На металеві гвинти нанеси маленьку краплю синього фіксатора різьби. Не використовуй його на пластикових деталях.

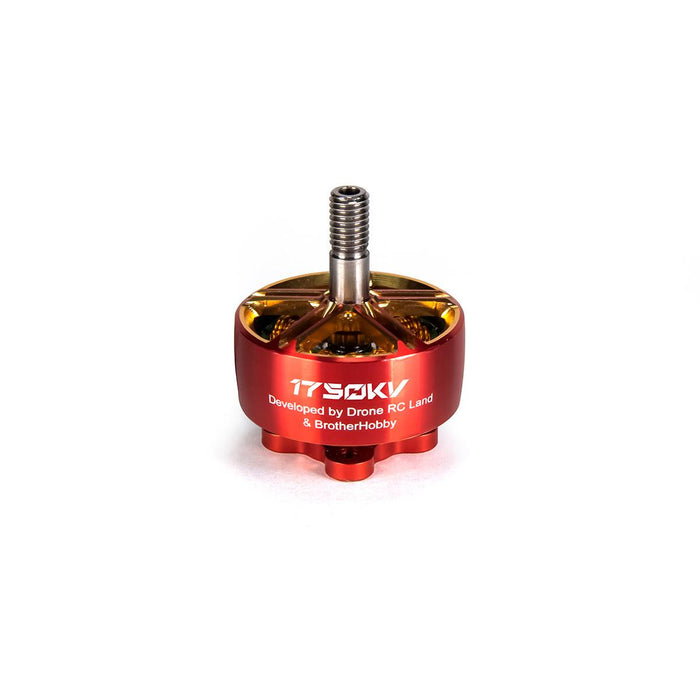

3. Прикрути чотири мотори до кінців променів і проклади дроти до центру без натягу.
4. Критично: перевір довжину болтів. Якщо гвинт дістане до мідної обмотки, буде коротке замикання та ризик пошкодити ESC.

4. Крок 2: ESC і силове живлення

1. Встанови силіконові демпфери ESC на центральні стійки.
2. Припаяй силовий кабель 12/14 AWG із XT60 до VBAT і GND.
3. Додай Low-ESR конденсатор, наприклад 35V 1000uF, безпосередньо до силових контактів ESC, дотримуючись полярності.
4. Обріж дроти моторів по довжині, залуди їх і припаяй по три дроти до кожного набору майданчиків ESC. Напрямок потім можна змінити програмно.

5. Крок 3: FC, ELRS і відеосистема

Встанови FC над ESC через міжплатний шлейф або м'які роз'єми. Перед пайкою звір pinout конкретної ревізії.

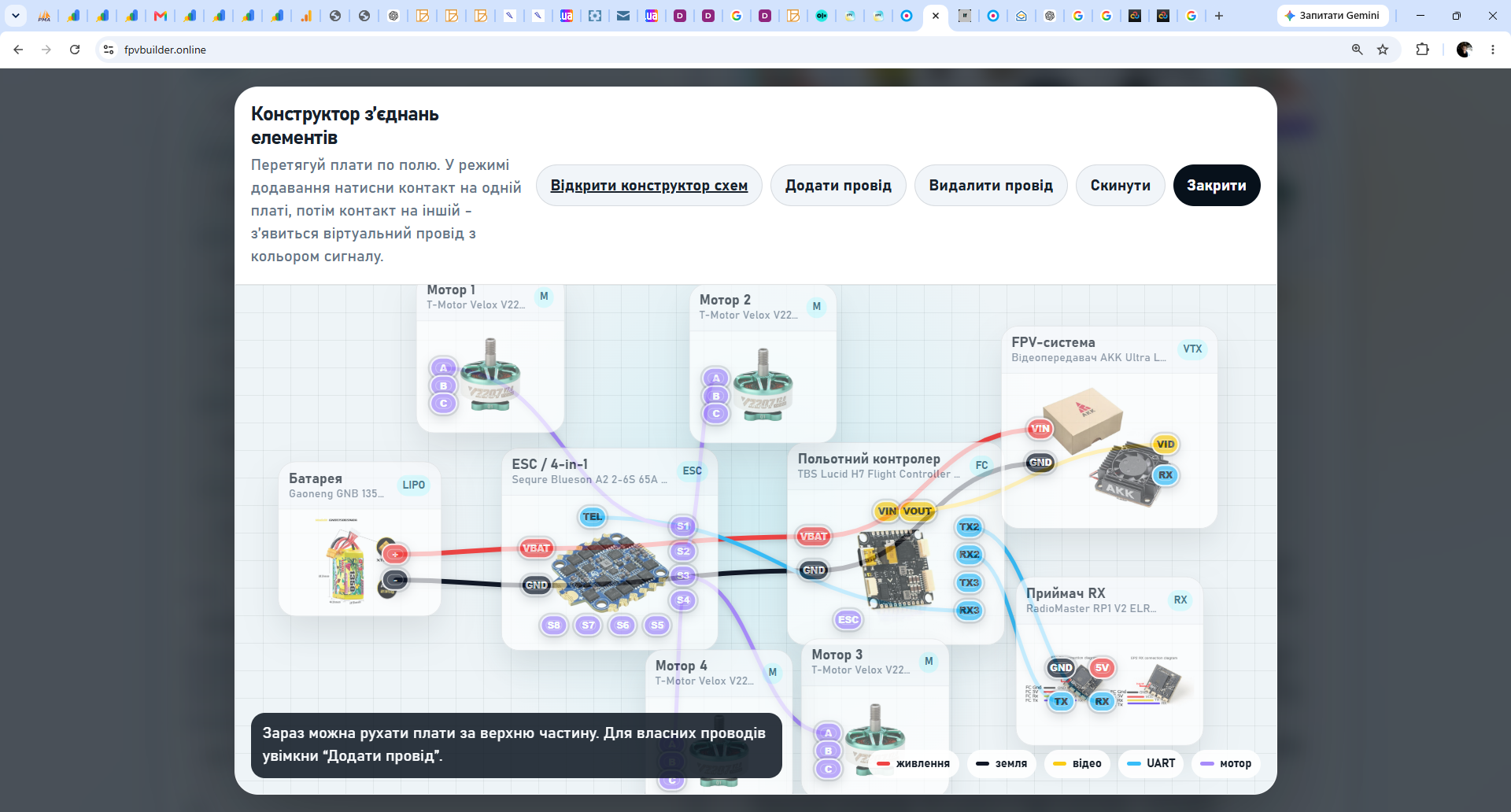

Аналогову камеру та VTX підключай за VOUT/VIN і схемою FC. Цифрові системи DJI, Walksnail та HDZero можуть мати власні кабелі, живлення та вимоги до UART/MSP.

6. Перше включення та Betaflight

1. Мультиметром перевір XT60 і відсутність короткого замикання між плюсом та мінусом.
2. Підключи 6S через Smoke Stopper. Якщо він обмежує струм або світиться аварійно, одразу від'єднай батарею та шукай помилку.
3. У Ports увімкни Serial RX для UART приймача та SmartAudio, Tramp або MSP для відеосистеми, якщо це підтримується.
4. У Receiver вибери CRSF для ELRS і перевір рух каналів. Признач ARM на окремий перемикач.
5. У Motors перевір порядок і напрямок обертання без пропелерів. Props Out - поширений варіант, але працює й Props In.
6. Для RPM-фільтрації увімкни Bidirectional DShot, якщо ESC та прошивка це підтримують.

7. Фінальний чек-лист перед вильотом

• Failsafe перевірений без пропелерів: після втрати сигналу мотори не повинні продовжувати небезпечно крутитися.
• Акумулятор тримається двома ремінцями та антиковзною накладкою.
• Пропелери встановлюються на місці польоту після всіх перевірок.
• Випукла сторона лопатей дивиться вгору, а гайки M5 надійно затягнуті.
• Мотори однакові, не мають люфту, бруду та перегріву.
• Перший політ виконується на відкритій законній ділянці без людей і перешкод.
